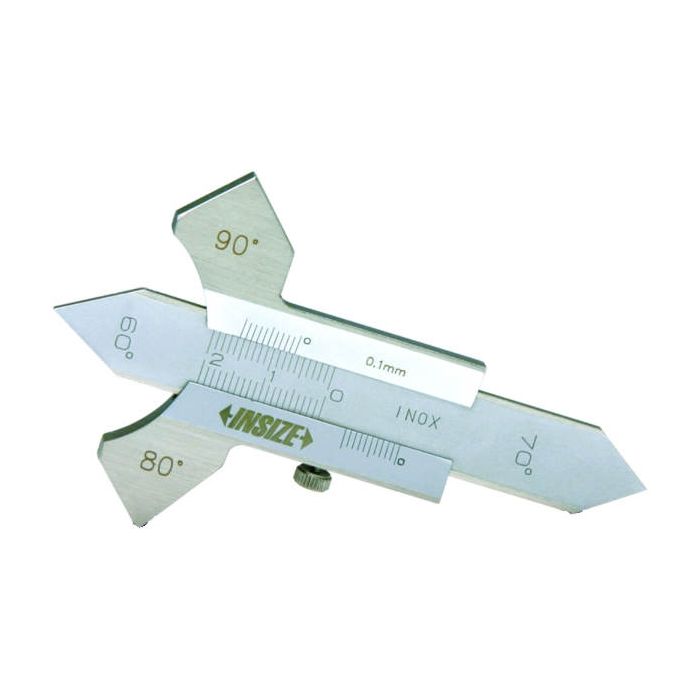

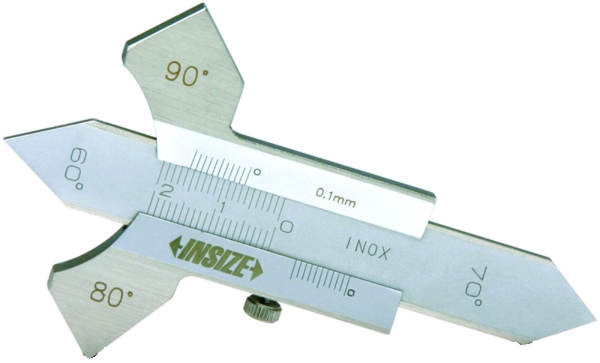

INSIZE 4830 merilo za zavarene spojeve
INSIZE 4830 je visoko precizno merilo namenjeno za kontrolu i merenje geometrije zavarenih spojeva u bravarskim radionicama, industrijskoj proizvodnji i tehničkoj inspekciji zavarivanja. Izrađeno je od poliranog i hromiranog nerđajućeg čelika koji obezbeđuje visoku otpornost na habanje, koroziju i jasnu vidljivost skale pri očitavanju. Omogućava precizno merenje visine ravnog šava (otpr. nadvišenja šava od 0 do 8 mm sa tolerancijom ±0.1 mm), debeline i debljine ugaonog šava (od 0 do 20 mm sa tolerancijom ±0.3 mm), kao i kontrolu uglova pripreme žljeba od 60°, 70°, 80° i 90° sa maksimalnom greškom od ±1%.
Težina: 0.2 kg
Vreme isporuke: 2-4 dana
INSIZE 4830 merilo za zavarene spojeve
Ključne prednosti za korisnike
-
Kompletna kontrola zavara u jednom alatu: Omogućava merenje visine ravnog šava, debeline/visine ugaonog šava i proveru uglova obrade ivica zavarivanja.
-
Kvalitetna izrada od nerđajućeg čelika: Hromirana i matirana površina čuva merilo od rđe i omogućava očitavanje pod radioničkim osvetljenjem bez reflektovanja.
-
Visoka preciznost i usklađenost: Gradacija od 0.1 mm pruža brzu i pouzdanu proveru usklađenosti zavara sa tehničkim crtežima i standardima kvaliteta.
-
Integrisani šabloni uglova: Poseduje namenske ugaonike za brzu kontrolu zakrivljenosti i žljebova od 60°, 70°, 80° i 90°.
-
Kompaktnost i prenosivost: Izuzetno praktičan instrument za inspektore zavarivanja i bravare na terenu ili u radionici.
Tehničke karakteristike
| Karakteristika | Specifikacija |
| Proizvod |
INSIZE 4830 merilo za zavarene spojeve |
| Šifra proizvoda |
4830i |
| Brend |
INSIZE |
| Materijal i obrada |
Nerđajući čelik (INOX), hromirana merna površina |
| Merenje ravnog šava (visina) |
Opseg: 0–8 mm | Podela: 0.1 mm | Tolerancija: ±0.1 mm |
| Merenje ugaonog šava (a-mera) |
Opseg: 0–20 mm | Podela: 0.1 mm | Tolerancija: ±0.3 mm |
| Provera uglova |
60° / 70° / 80° / 90° (Maks. greška: ±1%) |
Česta pitanja (FAQ)
-
Čemu služi merilo za zavarene spojeve INSIZE 4830?
Prvenstveno se koristi za dimenzionalnu kontrolu zavara (merenje visine lica šava, ugaonog šava i debljine korena) i proveru uglova obrade ivica elemenata pre zavarivanja u skladu sa tehničkom dokumentacijom.
-
Šta predstavlja podeok od 0.1 mm na ovom instrumentu?
Fina podela od 0.1 mm omugućava precizno očitavanje odstupanja visine i debljine zavara u odnosu na propisane granice, čime se sprečava prekomjerni utrošak dodatnog materijala ili oslabljeni šavovi.
Saveti iskusnih majstora i bravara
-
Čišćenje vara pre merenja: Pre prislanjanja merila na zavareni spoj, temeljno očistite šljaku, kapljice metala od zavarivanja čeličnom četkom kako ne biste dobili pogrešna očitavanja.
-
Merenje ugaonog šava (a-mere): Postavite trouglaste podloge merila ravno na osnovne stranice spoja i spustite mernu iglu u centar zavara – očitana vrednost direktno pokazuje efektivnu debljinu ugaonog šava.
-
Čuvanje mernih ivica: Nemojte nasilno gurati mernu iglu preko oštrih prskotina metala i izbegavajte padove merila na beton, jer deformacija krajeva i uglova utiče na tačnost merenja.
| Zemlja porekla | Kina |
|---|---|
| Product Name | INSIZE 4830 merilo za zavarene spojeve |
| Brend | Insize |
| Proizvođač | INSIZE CO. LTD |
| Uvoznik | Unio Teos Alati Doo |
